Penelitian ini bertujuan mensintesis dan mengkarakterisasi nanokomposit HAp/ZnFe1,9La0,1O4 sebagai material multifungsi untuk adsorpsi dan fotokatalisis pada fotoreduksi ion logam Cr(VI). Fotokatalis berbasis spinel ferit ZnFe2O4 menarik perhatian karena mampu menyerap cahaya tampak, namun efisiensinya terbatas akibat rekombinasi cepat pasangan elektron–hole. Oleh karena itu, ZnFe2O4 didoping ion La3+ dan dikompositkan dengan hidroksiapatit (HAp) dari cangkang pensi untuk meningkatkan pemisahan muatan dan kemampuan adsorpsi. Sintesis dilakukan secara hidrotermal menggunakan ekstrak daun gambir sebagai capping agent guna menekan aglomerasi. Karakterisasi meliputi XRD, FTIR, SEM-EDX, HR-TEM, BET, VSM, dan UV-Vis DRS untuk mengungkap struktur, morfologi, sifat magnetik, dan optik. Uji fotokatalitik reduksi Cr(VI) dilakukan dengan variasi pH, massa katalis, konsentrasi, dan waktu penyinaran. Di bawah lampu LED 24 W, efisiensi tertinggi mencapai 99,07% dalam 60 menit disertai peningkatan kapasitas adsorpsi. Uji reusability menunjukkan kestabilan hingga lima siklus, sementara FTIR pascareaksi menampilkan pita Cr–O yang menegaskan penjerapan Cr. Dengan demikian, HAp/ZFLa merupakan fotokatalis efisien, stabil, dan ramah lingkungan untuk remediasi limbah berbasis cahaya tampak. Pendekatan ini juga membuka peluang integrasi dengan sistem pemisahan magnetik untuk pemulihan katalis yang cepat, ekonomis, dan berkelanjutan dalam skala industri air limbah serta penggunaan ulang yang aman dan efisien tinggi.

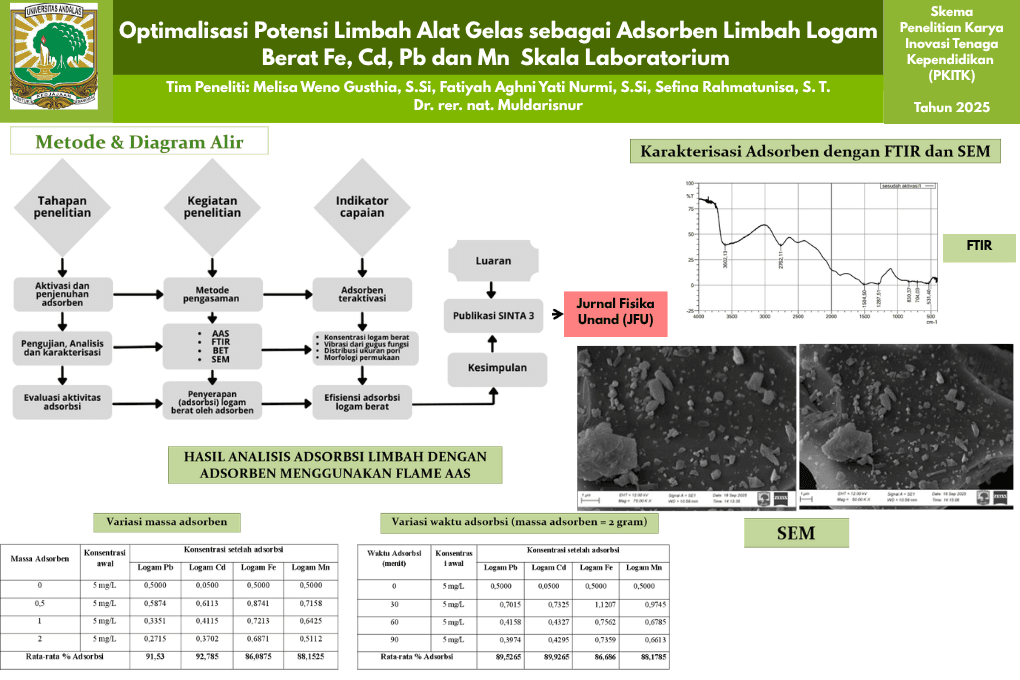

Aktivitas laboratorium kimia menghasilkan limbah cair yang mengandung bahan berbahaya, termasuk logam berat seperti Fe, Cd, Pb, dan Mn, yang berpotensi mencemari lingkungan jika tidak dikelola dengan baik. Penelitian ini bertujuan mengoptimalkan pemanfaatan limbah alat gelas laboratorium sebagai adsorben alternatif ramah lingkungan untuk mengurangi kadar logam berat pada limbah cair skala laboratorium. Tahapan penelitian meliputi pengumpulan limbah alat gelas, proses penggerusan, pengayakan, dan aktivasi adsorben melalui perlakuan kimia (HNO₃ dan HCl-HNO₃), pengeringan, kalsinasi, serta penambahan NaOH untuk membuka pori adsorben. Karakterisasi material dilakukan menggunakan SEM, FTIR, dan BET untuk mengamati morfologi dan luas permukaan pori. Hasil awal menunjukkan bahwa aktivasi tiga tahap mampu meningkatkan kualitas pori adsorben sehingga siap digunakan dalam proses adsorpsi. Uji adsorpsi logam berat dilakukan dengan variasi waktu dan massa adsorben kemudian dianalisis menggunakan Flame AAS serta dikarakterisasi kembali dengan SEM-EDX, FTIR, dan BET. Hasil FTIR membuktikan bahwa adsorben mengandung senyawa SiO2 yang berpotensi memiliki pori karena struktur susunan senyawanya. Pada hasil karakterisasi BET diperoleh nilai surface area 0 yang membuktikan bawa adsorben memiliki ukuran pori yang sangat kecil atau mikropori. Hasil pengukuran Flame AAS menunjukkan bahwa adsorben mampu mengadorpsi logam berat dengan persentase adsorbsi diatas 85%.

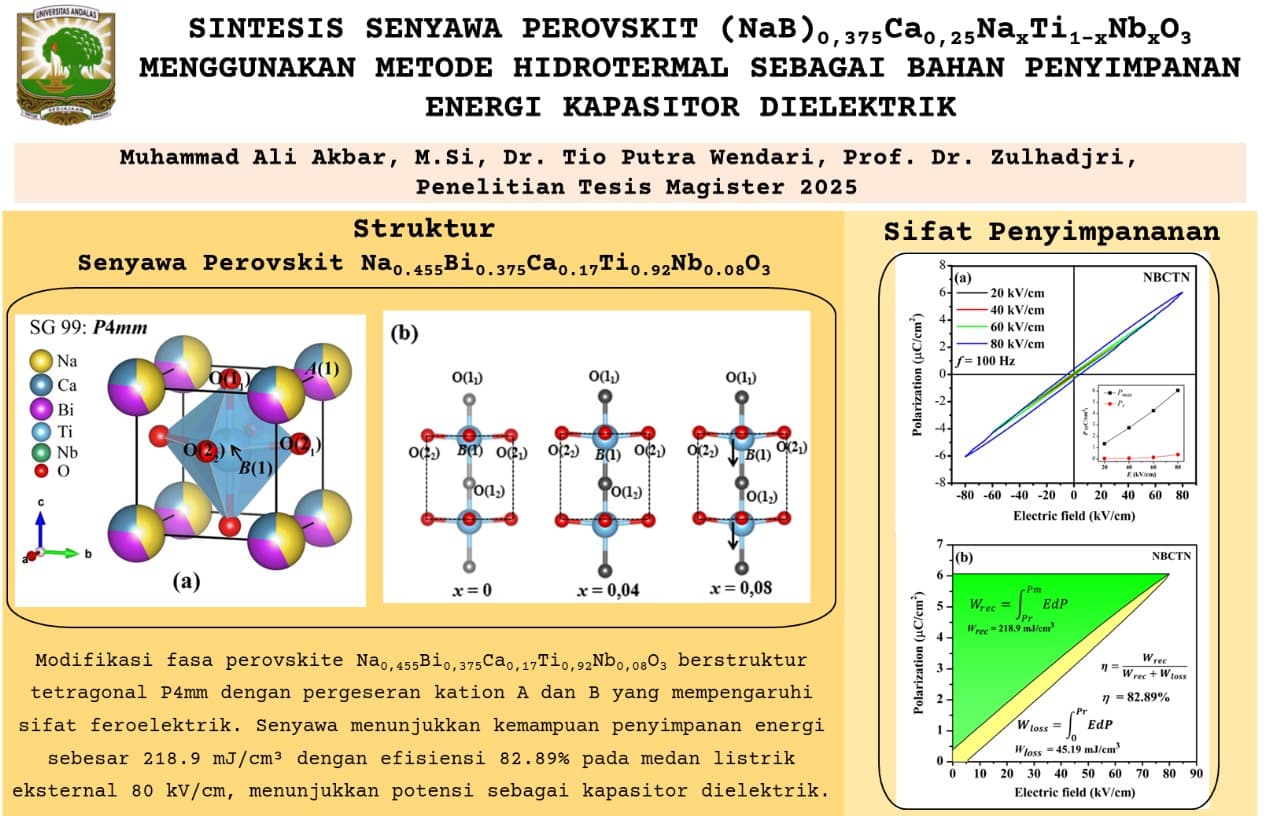

Penelitian ini berhasil mengembangkan dan mensintesis senyawa perovskit bebas timbal Na₀.₄₅₅Bi₀.₃₇₅Ca₀.₁₇Ti₀.₉₂Nb₀.₀₈O₃ melalui metode hidrotermal sebagai pendekatan sintesis yang efektif dalam mengendalikan pembentukan fasa dan struktur kristal. Hasil karakterisasi menunjukkan bahwa material yang diperoleh membentuk fasa tunggal dengan struktur tetragonal berkelompok ruang P4mm, tanpa terdeteksi adanya fasa pengotor. Substitusi kation Ca²⁺ pada situs A dan Nb⁵⁺ pada situs B terbukti mempengaruhi posisi kation dalam kisi kristal serta menimbulkan distorsi oktahedra TiO₆, yang berkontribusi terhadap modifikasi sifat feroelektrik material. Perubahan struktur ini berdampak langsung pada respons polarisasi terhadap medan listrik eksternal, yang tercermin dari peningkatan karakteristik histeresis P–E yang lebih ramping dan stabil. Material menunjukkan kemampuan penyimpanan energi yang baik dengan densitas energi yang dapat dipulihkan mencapai 218,9 mJ/cm³ dan efisiensi penyimpanan energi sebesar 82,89% pada medan listrik 80 kV/cm. Temuan ini menegaskan bahwa rekayasa komposisi kation yang dikombinasikan dengan metode hidrotermal mampu menghasilkan material perovskit bebas timbal dengan kinerja penyimpanan energi yang kompetitif. Selain itu, hasil penelitian ini memberikan pemahaman mendasar mengenai hubungan antara struktur kristal, distorsi lokal, dan performa penyimpanan energi, sehingga dapat menjadi pijakan ilmiah untuk pengembangan material kapasitor dielektrik berperforma tinggi dan berkelanjutan di masa mendatang.

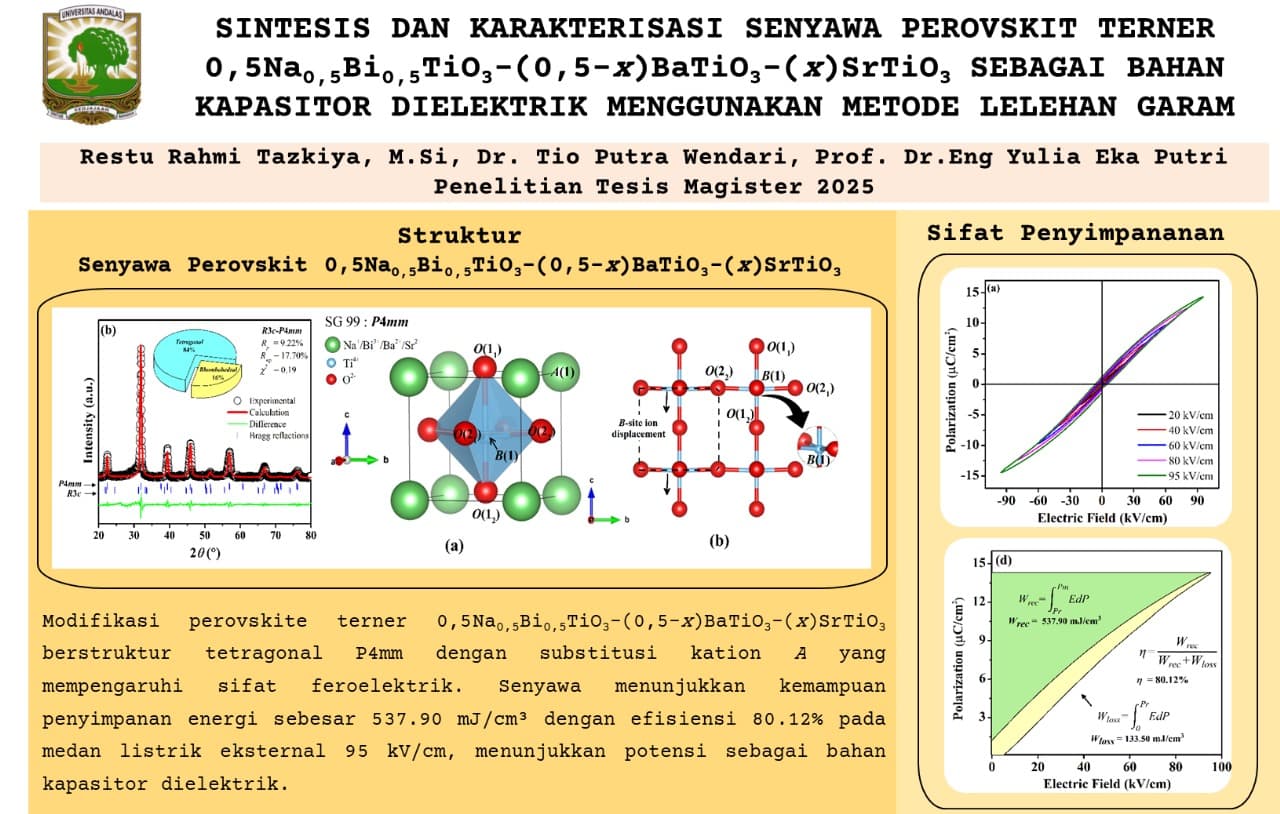

Penelitian ini berhasil mensintesis dan mengkarakterisasi senyawa perovskit terner 0,5Na₀,₅Bi₀,₅TiO₃–(0,5–x)BaTiO₃–(x)SrTiO₃ menggunakan metode lelehan garam sebagai pendekatan sintesis yang efektif dalam mengendalikan pembentukan fasa dan struktur kristal. Hasil analisis struktur menunjukkan bahwa seluruh komposisi membentuk fasa perovskit dominan dengan struktur tetragonal berkelompok ruang P4mm, disertai perubahan parameter kisi akibat substitusi kation Ba²⁺ dan Sr²⁺ pada situs A. Substitusi ini memicu distorsi lokal pada kisi kristal serta pergeseran posisi kation B di dalam oktahedra TiO₆, yang berperan penting dalam memodifikasi sifat feroelektrik material. Karakteristik histeresis P–E menunjukkan respons polarisasi yang lebih ramping dan stabil, mencerminkan mekanisme penyimpanan energi yang lebih efisien. Material perovskit terner yang dihasilkan menunjukkan densitas energi yang dapat dipulihkan sebesar 537,90 mJ/cm³ dengan efisiensi penyimpanan energi mencapai 80,12% pada medan listrik eksternal 95 kV/cm. Temuan ini menegaskan bahwa rekayasa komposisi perovskit terner melalui metode lelehan garam merupakan strategi yang menjanjikan untuk menghasilkan material kapasitor dielektrik bebas timbal dengan performa penyimpanan energi tinggi dan stabil.

Penelitian ini berangkat dari persoalan mendasar bahwa efektivitas Pengurangan Risiko Bencana (PRB) di tingkat daerah sangat ditentukan oleh kapasitas kelembagaan pemerintah, namun bukti empiris mengenai bagaimana kapasitas tersebut diterjemahkan menjadi kinerja PRB yang nyata masih terbatas. Dengan konteks Sumatera Barat sebagai wilayah multi‑hazard, penelitian ini merumuskan kebutuhan untuk menguji model integratif yang menghubungkan tiga dimensi kapasitas kelembagaan—kapasitas SDM, struktur dan tata kelola, serta teknologi dan inovasi—dengan kinerja PRB melalui dua mekanisme proses: kinerja organisasi dan kolaborasi multipihak. Metode penelitian menggunakan desain explanatory–hypothesis testing berbasis pendekatan kuantitatif PLS‑SEM, dengan data cross‑sectional dari 311 responden yang mewakili 36 organisasi PRB. Analisis dilakukan menggunakan SmartPLS 4 untuk menguji efek langsung, mediasi, moderasi, dan moderated mediation. Hasil menunjukkan bahwa ketiga dimensi kapasitas kelembagaan berpengaruh positif terhadap kinerja PRB, baik secara langsung maupun tidak langsung. Kinerja organisasi dan kolaborasi multipihak terbukti sebagai mediator parsial yang kuat, terutama jalur teknologi & inovasi → kolaborasi → kinerja PRB. Dukungan politik dan anggaran tidak memoderasi hubungan kinerja organisasi terhadap kinerja PRB. Secara keseluruhan, penelitian ini menegaskan bahwa peningkatan kapasitas kelembagaan hanya berdampak nyata bila diikuti perbaikan proses organisasi dan penguatan jejaring kolaboratif dalam sistem PRB daerah
